■ 概述

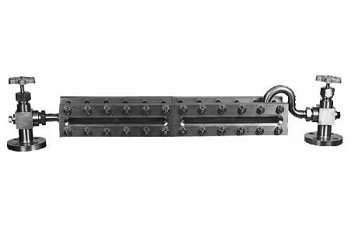

UHS-J型高温玻璃板液位计采用高温耐热玻璃板及优质耐热材料制造。它适用于石油、化工和医药等工业高温容器内介质的液位指示。

■ 主要技术参数

测量范围(L):500、800、1100、1400、1700mm
工作温度：≤450℃
工作压力：≤4.0MPa
钢球自封压力：≥0.3MPa
连接法兰：HG20592-97、DN20凸面法兰
伴热蒸汽压力：≤ 1.0MPa
伴热夹套接头：G3/8”(外)
冲洗、排污口：M12×1.5、ZG1/2”
接液材质：Q235-A碳钢  1Cr18Ni9Ti不锈钢。

■ 结构原理

仪表上下法兰与高温容器上对应的的法兰连接组成连通器，从而通过玻璃可观察到容器内液位的实际高度。上、下阀门内装有自封钢球，以防止因意外造成玻璃板损坏，起自动密封作用。

■ 型号规格

■ 使用须知

仪表的工作温度与工作压力成反比，最大工作温度与最高工作压力不能同时使用，见温度与压力曲线图。

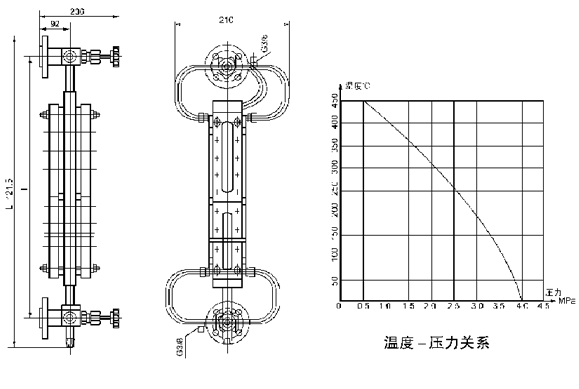

■ 外形尺寸

■ 订货须知

订货时请注明：工作压力 型号规格 工作温度 测量范围 材质要求
