■ 概述

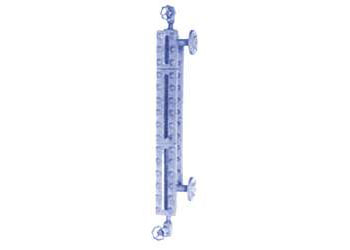

UHS-H无盲区玻璃板液位计用来直接指示承压容器和闭口容器中的液位高度，其特点是指示的液位无盲区，并可以双色显示，观察无缺陷，它完善了主体通道结构，介质流动通畅，并增强了仪表的防粘稠、防堵塞能力，广泛用于石油、化工、电力、冶金等领域，特别适用重油、渣油和纯氨等大贮罐的液位精密指示。

■ 特点

显示清晰、无盲区、无间断、连续指示不渗漏、不堵塞、防粘稠。

■ 工作原理

UHS-H系列无盲区玻璃板液位计，上下法兰与容器构成连通器，两侧玻璃板交错排列，一侧的盲区可以在另一侧观察。

液位计上、下阀体装有钢球，当玻璃板因意外事故损坏时，钢球在容器中液位压力的作用下自动密封(容器中压力≥0.3MPa)，防止容器内液体继续外流。液位计上下两端有排污阀可供排除空气、取样、冲洗，在检修时放出残留液体，有利于液位计的维护和保养。

■ 主要技术参数

●工作压力：2.5 4.0 6.3MPa
●工作温度：-40～250℃
●连接法兰标准：HG20592～97 DN20 PN2.5、4.0、6.3MPa凸面，其它法兰标准如HGJ，GB、ANSI等请设计部门或用户注明
●钢球自动封闭压力：≥0.3MPa
●蒸汽夹套接头：G1/2”(外螺纹)
●材质：碳钢   不锈钢
●测量范围：300,500，800，1100，1400，1700，2000……6000mm。

■ 示例

UHS-H-SA3-Dn20CE，UHS-H型无盲区双色玻璃板液位计，法兰连接，通径：DN20；压力：PN2.5MPa；材质：碳钢带伴热蒸汽夹套。

■ 订货须知

订货时请注明：
●型号、规格、测量范围、工作压力、工作温度
●材质、连接方式
●附加条件及其它设备、法兰、螺栓、螺母、阀门、密封垫片是否供应。
